MDTPMS Selektionstabelle für TPM-Kennzahlen

Beschreibung

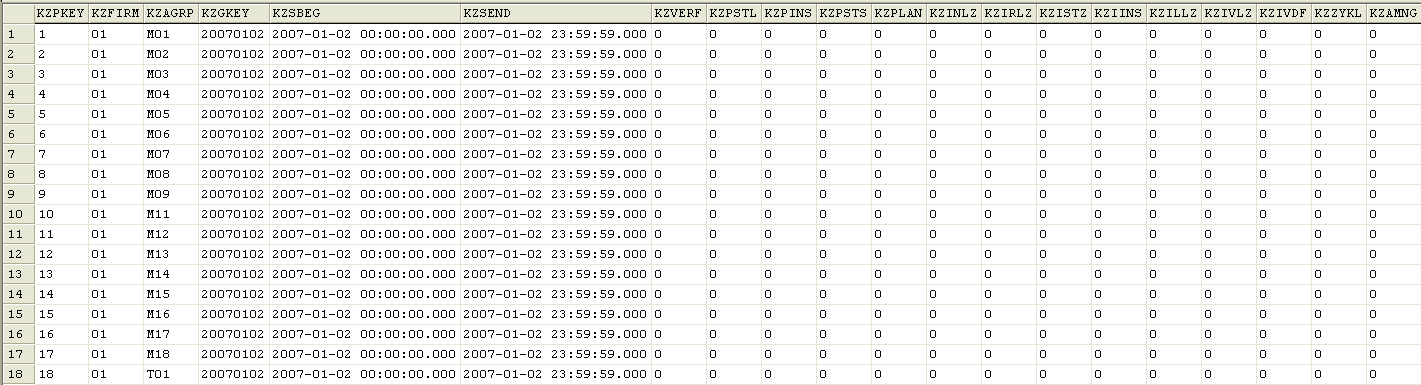

Die Selektionstabelle enthält für jeden Gruppierungsschlüssel und aktives Betriebsmittel einen Datensatz.

Jahr
Quartal
Woche
Monat (JJJJ/MM)
Tag (JJJJMMTT)
Schicht

Ablauf

Auf dem Server wird ein Auftrag mit dem Namen TPM Kennzahlen des aktuellen Monats berechnen eingerichtet, der täglich um 00:00 Uhr die Kennzahlen des aktuellen Monats sammelt und in die Tabelle MDTPMM übernimmt.
Außerdem steht im MIS-System ein Auswahlprogramm zur Verfügung, in dem der Benutzer die Kennzahlenberechnung nach den o. g. Gruppierungsschlüsseln starten kann. Mit Hilfe der Prozeduren (z.B. pMDTPMS_CREATE_MONTH, pMDTPMS_CREATE_DAYS) wird die Selektionstabelle gefüllt, damit keine Nachweislücken entstehen. Wenn eine Maschine den ganzen Tag steht, würde dieser Tag nicht erscheinen. Mit Hilfe der Spalten KZSBEG und KZSEND können die benötigten Informationen aus den Bewegungs- und Statistiktabellen übernommen werden.

Vor der Berechnung der Planzahlen muss sichergestellt werden, dass ein Werkskalender existiert und die Tabelle FEBMSK_MINUTES auf dem aktuellen Stand ist
Es folgt die Berechnung der Planzahlen anhand des Werkskalenders
Es folgt die Berechnung der statistischen Werte anhand der Kanalstatistik MDCSTA

Es folgt die Berechnung der statistischen Werte anhand der Triggertabelle MDTRIG

Es folgt die Berechnung der Kennzahlen anhand der gesammelten Statistikwerte in MDTPMS

Beschreibung der Tabelle

Name	Beschreibung	Zuständige Prozedur
KZPKEY	Primary Key	pMDTPMS_CREATE_<Gruppierungsschlüssel>
KZFIRM	Firmen-Nr.	pMDTPMS_CREATE_<Gruppierungsschlüssel>
KZAGRP	Betriebsmittel-Nr.	pMDTPMS_CREATE_<Gruppierungsschlüssel>
KZGKEY	Periode (Jahr,Quartal, Woche, Monat, Tag, Schicht)	pMDTPMS_CREATE_<Gruppierungsschlüssel>
KZSBEG	Periodenzeitraum Von	pMDTPMS_CREATE_<Gruppierungsschlüssel>
KZSEND	Periodenzeitraum Bis	pMDTPMS_CREATE_<Gruppierungsschlüssel>
KZVERF	Verfügbarkeitsdauer in Minuten	pMDTPMS_UPDATE_PLANZAHLEN
KZPSTL	Geplante Stillstandzeiten (Keine Produktion, Pausen, Mahlzeiten) in Minuten	pMDTPMS_UPDATE_PLANZAHLEN
KZPINS	Geplante Instandhaltungszeiten in Minuten	pMDTPMS_UPDATE_PLANZAHLEN (wird mit 0 initialisiert)
KZPSTS	Geplante Sonstige Stillstandzeiten in Minuten	pMDTPMS_UPDATE_PLANZAHLEN (wird mit 0 initialisiert)
KZPLAN	Planbelegungszeit in Minuten laut Schichtkalender	pMDTPMS_UPDATE_PLANZAHLEN
KZINLZ	Nutzlaufzeit in Minuten (Kanal Spritzen)	pMDTPMS_UPDATE_NUTZLAUFZEIT
KZIRLZ	Rüstzeit in Minuten (Kanal Rüsten)	pMDTPMS_UPDATE_RUESTZEIT
KZISTZ	Störzeiten in Minuten (Kanal Störung)	pMDTPMS_UPDATE_STOERZEIT
KZWAIT	Wartezeit in Minuten auf Instandhaltungspersonal	pMDTPMS_UPDATE_WARTEZEIT
KZIINS	Instandhaltungszeit in Minuten	pMDTPMS_UPDATE_INSTANDHALTUNGSZEIT
KZIVLZ	Verlustzeit (Leerlauf, kurze Stopps) in Minuten	pMDTPMS_UPDATE_VERLUSTZEIT
KZRANZ	Anzahl Rüsten	pMDTPMS_UPDATE_RUESTANZAHL
KZSANZ	Anzahl Störungen	pMDTPMS_UPDATE_STOERANZAHL
KZIANZ	Anzahl Instandhaltungen	pMDTPMS_UPDATE_INSTANDHALTUNGSANZAHL
KZVANZ	Anzahl Leerläufe und Kurzer Stopps	pMDTPMS_UPDATE_VERLUSTANZAHL
KZDTRZ	Durchschnittliche Rüstzeit in Minuten	pMDTPMS_UPDATE_DURCHSCHNITT_RUESTZEIT
KZPBER	Produktionsbereitschaft in %	pMDTPMS_UPDATE_PRODUKTIONSBEREITSCHAFT
KZZYKL	Produktionszyklen	pMDTPMS_UPDATE_PRODUKTIONSZYKLEN
KZSPRZ	Soll-Produktionszeit in Minuten (Zyklen * Soll te)	pMDTPMS_UPDATE_SOLL_PRODUKTIONSZEIT
KZIPRZ	Ist-Produktionszeit in Minuten	pMDTPMS_UPDATE_IST_PRODUKTIONSZEIT
KZPMNG	Produzierte Menge (Zyklen * Nester)	pMDTPMS_UPDATE_PRODUZIERTE_MENGE
KZAMNG	Ausschussmenge (Q-Fehler)	pMDTPMS_UPDATE_AUSSCHUSS_MENGE
KZNMNG	Nacharbeitsmenge
KZNGRD	Nutzungsgrad %	pMDTPMS_UPDATE_NUTZUNGSGRAD
KZALST	Auslastung %	pMDTPMS_UPDATE_AUSLASTUNG
KZVGRD	Verfügbarkeit %	pMDTPMS_UPDATE_VERFUEGBARKEIT
KZLGRD	Leistungseffizienz %	pMDTPMS_UPDATE_LEISTUNSEFFIZIENZ
KZQRAT	Qualitätsrate %	pMDTPMS_UPDATE_QUALITAETSRATE
KZSQUO	Störquote in %	pMDTPMS_UPDATE_STOERQUOTE
KZPRAT	Performance Rate in %	pMDTPMS_UPDATE_PERFORMANCERATE
KZTEEP	TEEP Totale effektive Anlagenproduktiviät in %	pMDTPMS_UPDATE_TPM_TEEP
KZ_OEE	OEE Brutto-Anlageneffektivität in %	pMDTPMS_UPDATE_TPM_OEE
KZ_NEE	NEE Netto-Anlageneffektivität in %	pMDTPMS_UPDATE_TPM_NEE
KZMTBF	MTBF Mittlere Betriebsdauer zwischen Ausfällen	pMDTPMS_UPDATE_MTBF
KZMTBM	MTBM Mittlere Dauer bis zur Wartung	pMDTPMS_UPDATE_MTBM
KZMTTF	MTTF Mittlere Dauer bis zum Ausfall	pMDTPMS_UPDATE_MTTF
KZMTTR	MTTR Mittlere Zeit zur Wiederherstellung nach einem Ausfall	pMDTPMS_UPDATE_MTTR
KZASST	Anzahl Eingriffe durch Maschinenpersonal	pMDTPMS_UPDATE_ASSISTS
KZMCBA	MCBA Mittlere Zyklusanzahl zwischen zwei Eingriffen	pMDTPMS_UPDATE_MCBA
KZMCBF	MCBF Mittlere Zyklusanzahl zwischen zwei Instandhaltungen	pMDTPMS_UPDATE_MCBF
KZMCBI	MCBI Mittlere Zyklusanzahl zwischen zwei Unterbrechungen	pMDTPMS_UPDATE_MCBI
KZARES	Durchschnittliche Reaktionszeit Instandhaltung	pMDTPMS_UPDATE_AVERAGE_RESPONSE_TIME
KZMTBA	MTBA Mittlere Betriebsdauer zwischen 2 Eingriffen	pMDTPMS_UPDATE_MTBA
KZMTBO	MTBO Mean Time between Offline	pMDTPMS_UPDATE_MTBO
KZMTBI	MTBI Mittlere Betriebsdauer zwischen 2 Unterbrechungen	pMDTPMS_UPDATE_MTBI
KZMTBR	MTBR Mittlere Betriebsdauer zwischen 2 Ausfällen	pMDTPMS_UPDATE_MTBR
KZMTTA	MTTA Mittlere Betriebsdauer bis zum Eingriff	pMDTPMS_UPDATE_MTTA
KZLDAT	Geändert am	pMDTPMS_CREATE_<Gruppierungsschlüssel>
KZLUSR	Geändert durch	pMDTPMS_CREATE_<Gruppierungsschlüssel>
KZSTAT	Status	pMDTPMS_CREATE_<Gruppierungsschlüssel>
